短路隔離器的原理、作用及設置接線安裝說明！

一、短路隔離器的原理

短路隔離器應用在火災報警器系統的傳輸總線上，對分支線短路時起隔離作用的裝置。它能自動使短路部分兩端呈高阻態或開路狀態，使之不損壞控制器，也不影響總線上其他部件的正常工作。當這部分短路故障消除時，能自動恢復這部分回路的正常工作。

短路隔離器相當于一個自動開關，將控制器與發生短路回路的外部報警設備相隔離，當外部線路發生接地或短路故障時，隔離器自動跳開，此時外部報警設備線路將與消防中控中心的主機線路斷開，其他回路的設備不受影響。當外部設備線路恢復正常后，在消防控制主機上操作“復位”操作即可恢復正常。

二、短路隔離器的作用

用于二總線輸入回路，當控制總線輸入回路中的某一處發生短路時，該處前端的隔離器運作，自動斷開輸出總線回路，保護總線輸入回路中其他部分能正常工作，當故障點排除后，短路隔離器自動將回路總線接通。

可以防止某個回路的線路短路或接地產生電流返回到消防控制主機上，對其他消防回路造成影響，嚴重的話還可能損壞消防主機回路板和主板，造成消防控制主機癱瘓。安裝短路隔離器可起到保護消防控制主機以及不影響其他回路正常工作的作用。

三、總線短路隔離器的設置

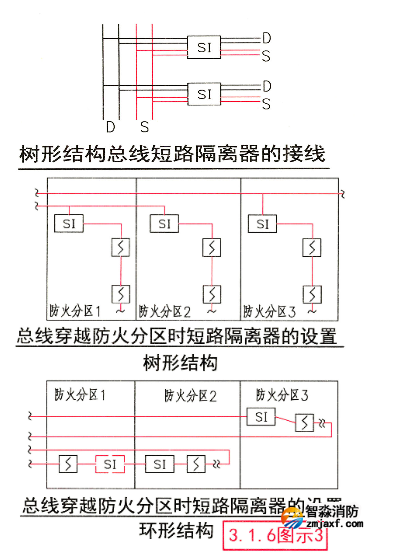

1. 總線穿越防火分區時，應在穿越處設置總線短路隔離器。

圖示3中，總線只是穿過防火分區，而在防火分區內不接任何設備時，在該防火分區內可不設短路隔離器。

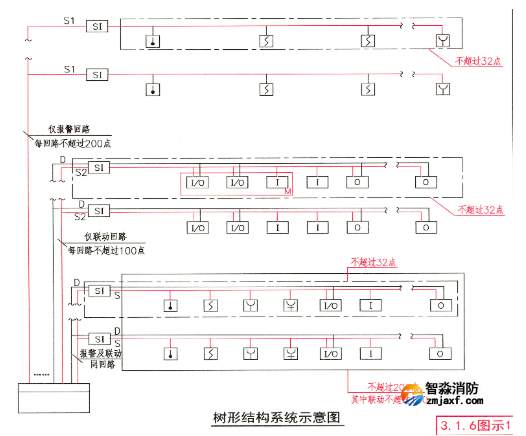

2. 系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過32點。

本條規定了總線上設置短路隔離器的要求，規定每個短路隔離器保護的現場部件的數量不應超過32 點，是考慮一旦某個現場部件出現故障，短路隔離器在對故障部件進行隔離時，可以最大限度地保障系統的整體功能不受故障部件的影響。

3. 高度超過100m的建筑中，除消防控制室內設置的控制器外，每臺控制器直接控制的火災探測器、手動報警按鈕和模塊等設備不應跨越避難層。

4. 總線短路隔離器可設置于模塊箱內或沿路就近掛墻安裝，底邊距地2.2m，當安裝于吊頂內時，底邊宜距吊頂0.2m，附近應有檢修吊頂，并做明顯標識。
